Estime o percurso de um ramal lateral fechado para sintonizar uma frequência específica do escapamento.

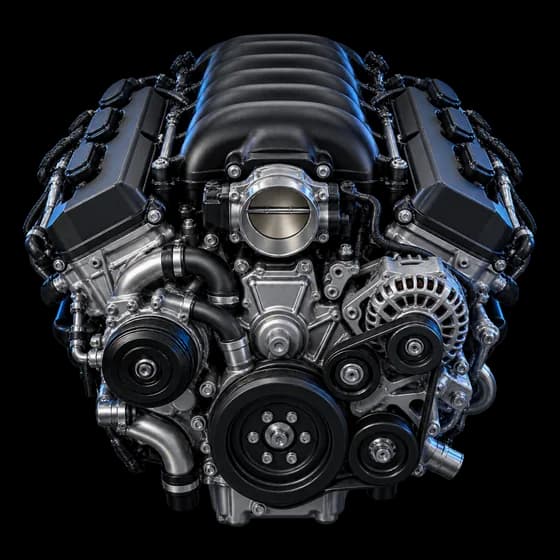

Ilustração artística; a turbina representa a opção Turbo, sem definir montagem real. A indução não altera as equações nem a temperatura.
O padrão usa 4 tempos, todos os cilindros juntos, multiplicador 1×, c = 390 m/s da planilha e nenhuma correção de entrada. Você pode personalizar sem precisar preencher tudo.

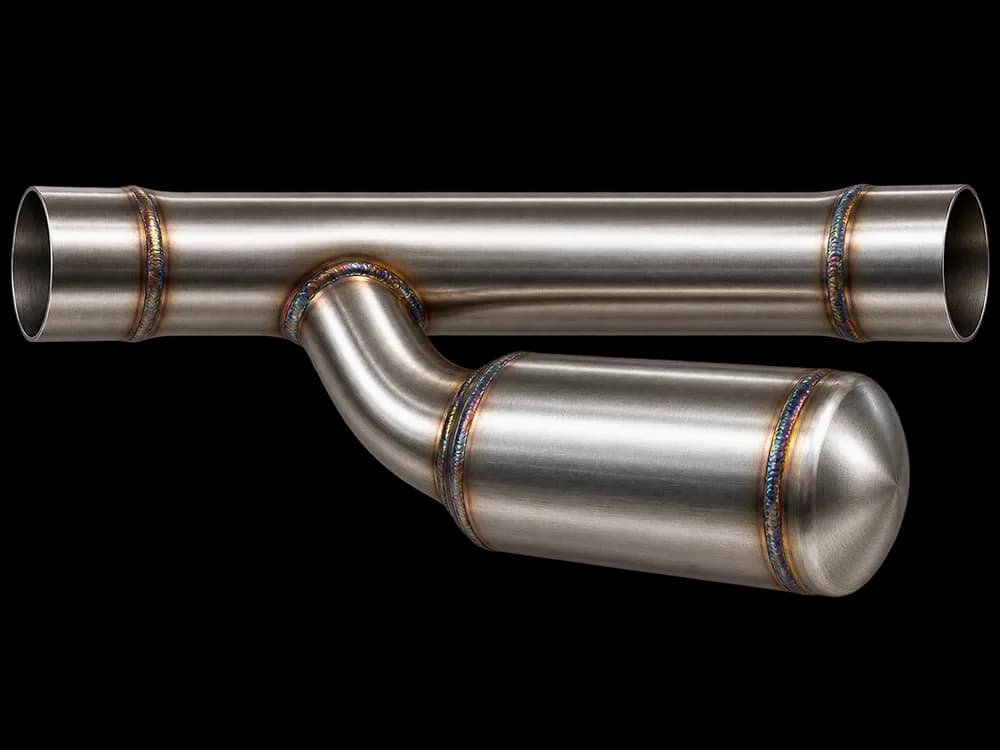

Derivação curva à direita. Tampa fechada.
O comprimento é o percurso completo da junção, pela curva, até a tampa; não é só o trecho reto. Desenho ilustrativo com escala comprimida e curva sem raio físico definido: não use como gabarito de fabricação.
Comprimento acústico efetivo
Padrão: 4 tempos · todos os cilindros juntos
Estimativa com velocidade padrão da planilha (390 m/s). Temperatura e instalação podem alterar o tamanho ideal. Confira antes de fabricar.
L = c / (4 × f)
O ramal comunica com o escape na junção e termina fechado. Não é uma passagem adicional de gases. A frequência ideal de sintonia corresponde a L = c / (4f).
Os modos próprios são ímpares (1, 3, 5…). Isso é diferente do multiplicador da excitação do motor escolhido nos controles.
RPM e cilindros estimam disparos para ignições uniformes. O ruído incômodo percebido pode vir de outra ordem, da estrutura ou de bancos separados. Use a frequência medida para escolher o alvo.
Em 4T cada cilindro dispara uma vez a cada duas rotações; em 2T, uma vez por rotação.
c = √(1,4 × 287,05 × T em kelvin) aproxima ar ideal. Gases reais, gradientes térmicos, local, perdas e geometria alteram a resposta. Turbo não determina c automaticamente.
Valide a frequência e ajuste um protótipo com profissional de escapamento. O modelo não prevê dB, potência ou contrapressão.
4T: f = (RPM/60) × (cilindros do ramal/2). 2T: f = (RPM/60) × cilindros do ramal. Sem medição, aplica-se o multiplicador selecionado. A frequência medida tem precedência e não é multiplicada.
λ = c/f; L efetivo = λ/4. Com correção manual: δL = k × raio interno do ramal; L físico estimado = L efetivo − δL. Não há k padrão nem universal para a ligação em T. O principal não entra nessa equação ideal; os dois diâmetros continuam relevantes para acoplamento e perdas reais.
Faixas de interface, não limites físicos universais: 300–12.000 RPM, −50 a 1.000 °C, c manual de 100–1.200 m/s, medição de 10–2.000 Hz, diâmetros internos de 10–300 mm e k manual de 0–5. 1 pol = 25,4 mm.
O preset c = 390 m/s reproduz a planilha fornecida. Para 4T/2.500 RPM, sem correção: 4 cil. → 117 cm; 6 cil. → 78 cm; 8 cil. → 58,5 cm. A tabela de temperatura da planilha não alimenta seu cálculo de c.
A imagem é referência artística; o visualizador interativo usa peças vetoriais separadas. A foto inteira não é esticada para simular o comprimento.
